Starsza generacja mocowania korby Shimano, często opisywana jako hollowtech 1, wciąż pojawia się w wielu rowerach, więc jej rozpoznanie ma znaczenie przy serwisie, wymianie suportu i doborze części. W praktyce chodzi o układ, który łączy lekkie, puste w środku ramiona korby z osią Octalink w suporcie, a nie o nowszy system Hollowtech II. Poniżej rozbieram temat na konkrety: jak to rozpoznać, z czym jest zgodne i kiedy naprawa ma sens, a kiedy lepiej szukać innego zestawu.
Najpierw sprawdź, czy masz oś Octalink i właściwy suport
- To starsza konstrukcja Shimano z lekkimi, kutymi na pusto ramionami korby i suportem opartym o wielowypust Octalink.
- Nie myl jej z Hollowtech II, bo tam oś jest zintegrowana z prawym ramieniem korby i pracuje na zewnętrznych łożyskach.
- Rozpoznasz ją po tym, że nie ma dużych zewnętrznych misek suportu typowych dla nowszych układów.
- Przy montażu kluczowe są momenty dokręcania: zwykle 35-50 N·m dla mocowania korby i 50-70 N·m dla misek suportu, zależnie od modelu.
- Najczęstszy błąd to zakup części po samej nazwie „Hollowtech”, bez sprawdzenia modelu korby, długości ramienia i typu suportu.

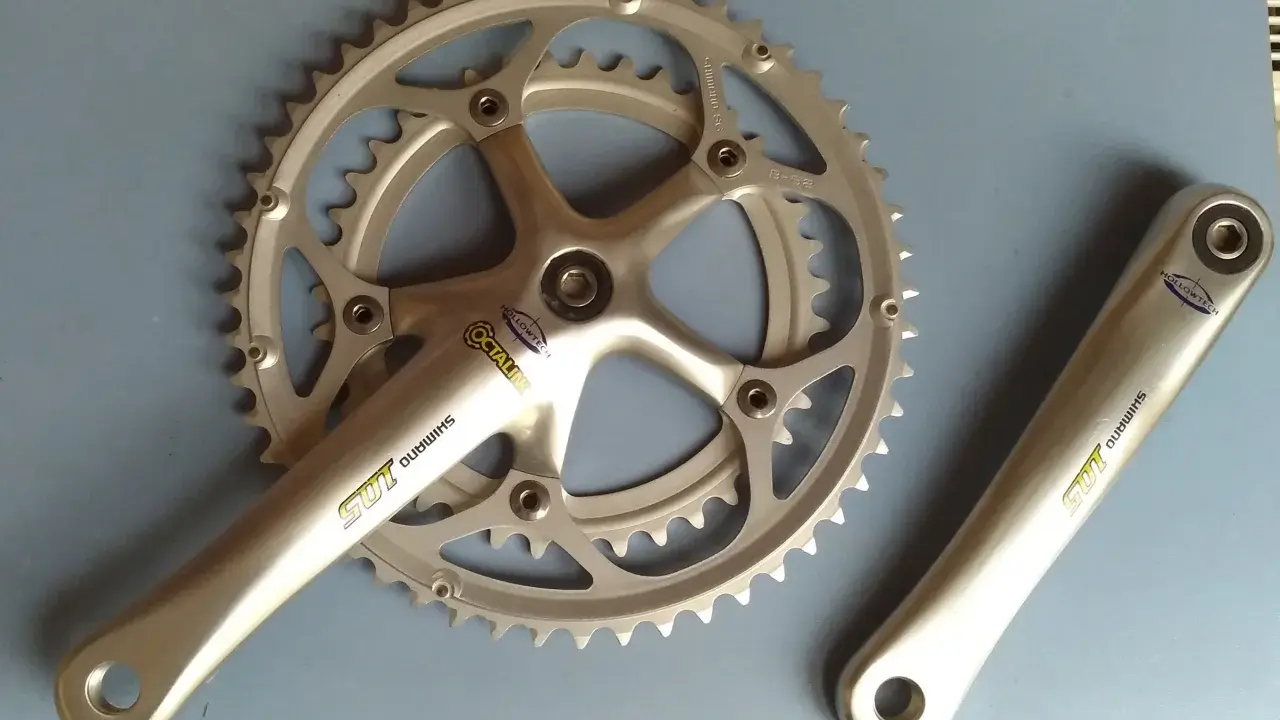

Czym jest ta generacja korby Shimano i dlaczego łatwo ją pomylić z nowszą
Najprościej mówiąc, to starszy etap rozwoju lekkich korb Shimano. Sama idea Hollowtech polegała na tym, by uzyskać puste w środku, sztywne i lżejsze ramiona korby, bez rezygnacji z wytrzymałości. W nowszym Hollowtech II Shimano poszło o krok dalej: oś została zintegrowana z prawym ramieniem, a łożyska przeniesiono na zewnątrz mufy suportu, co poprawiło sztywność całego układu.
W praktyce oznacza to, że starsza generacja jest bardziej „klasyczna” konstrukcyjnie. Korba pracuje z osobnym suportem opartym o wielowypust Octalink, więc przy zakupie części nie wystarczy patrzeć na samo słowo „Hollowtech”. Trzeba wiedzieć, jaki dokładnie masz typ osi, jaki suport i jaki standard mufy. To właśnie na tym etapie najłatwiej popełnić kosztowny błąd.
| Cecha | Starsza generacja Hollowtech | Hollowtech II |
|---|---|---|
| Oś | Osobny suport z wielowypustem Octalink | Oś zintegrowana z prawym ramieniem korby |
| Łożyskowanie | Wewnątrz mufy suportu | Zewnętrzne łożyska poza mufą |
| Wygląd z zewnątrz | Brak dużych zewnętrznych misek jak w nowszym systemie | Wyraźne miski suportu po obu stronach mufy |
| Typowy skutek dla użytkownika | Dobra sztywność jak na starszą konstrukcję, ale większa zależność od zgodności części | Łatwiejszy serwis i lepsza sztywność całego układu |
W archiwalnych specyfikacjach Shimano z tego okresu widać też, że pod tę rodzinę korb przewidziano różne długości ramion i różne konfiguracje napędu, więc to nie był jeden uniwersalny zestaw. Kiedy już rozumiesz tę różnicę, dużo łatwiej przejść do praktyki i rozpoznać system w swoim rowerze.
Jak rozpoznać ten standard w rowerze bez rozbierania połowy napędu

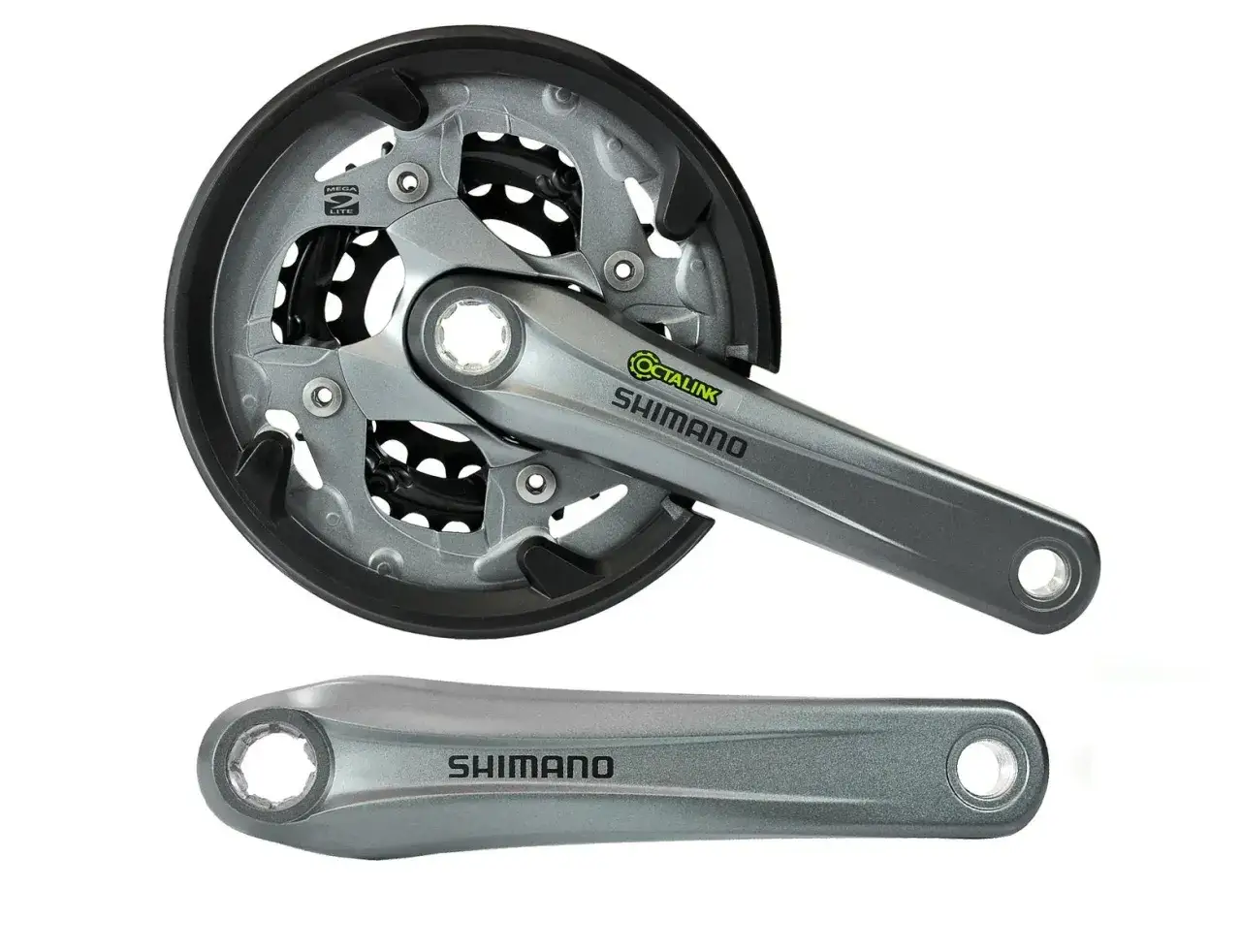

Tu patrzę przede wszystkim na trzy rzeczy: kształt połączenia korby z osią, wygląd suportu i oznaczenia modelu. Jeśli korba nie ma zewnętrznych, dużych misek suportu po obu stronach mufy, a po zdjęciu ramienia widać połączenie na wielowypust, to najpewniej masz do czynienia właśnie z tą starszą generacją. W rowerach ze square taper końcówka osi wygląda inaczej, zwykle jak klasyczny stożek, więc pomylenie tych standardów jest trudne tylko wtedy, gdy ktoś kupuje części w ciemno.
- Sprawdź, czy na rowerze nie ma zewnętrznych misek suportu wystających poza mufę. Jeśli ich nie ma, to znak, że układ jest starszy albo przynajmniej nie jest Hollowtech II.
- Oceń, jak ramię korby siedzi na osi. W tej generacji nie opiera się ono na kwadratowym stożku, tylko na wielowypuście.
- Poszukaj oznaczeń modelu korby i suportu. Dla serwisu to ważniejsze niż sama nazwa marketingowa na stronie produktu.
- Zwróć uwagę na długość ramion. W starszych katalogach Shimano pojawiały się wartości od 160 do 180 mm, więc długość trzeba dobrać świadomie, a nie „na oko”.
Jeśli rower ma już za sobą kilka sezonów, warto też obejrzeć strefę styku ramienia z osią. Luz, chrobotanie, ślady przestawiania się korby albo nierówna praca pod obciążeniem zwykle oznaczają nie tyle problem z samą korbą, ile z suportem albo z wyrobieniem wielowypustu. Gdy to już ustalisz, najważniejsze staje się pytanie o zgodność części.
Z czym ten standard współpracuje, a czego nie wolno mieszać
Najkrótsza odpowiedź brzmi: nie miesza się go z Hollowtech II ani z korbami na kwadrat. To nie jest system, w którym „prawie pasuje” oznacza „będzie działać”. Przy korbach i suportach różnice w geometrii są zbyt duże, a zły dobór kończy się słabą pracą napędu, hałasem albo realnym uszkodzeniem części.
| Element | Co pasuje | Czego nie zakładać |
|---|---|---|
| Korba | Korba przewidziana do Octalink i odpowiedniego modelu suportu | Korby Hollowtech II, jeśli myślisz, że „to prawie to samo” |
| Suport | Suport o właściwej długości osi i pod odpowiednią szerokość mufy | Suport dobrany wyłącznie po gwincie lub po samej marce |
| Mufa suportu | Najczęściej spotyka się standardy 68 mm i 73 mm | Że każdy suport Octalink będzie działał identycznie w każdej ramie |
| Napęd | Konfiguracja dopasowana do chainline i liczby rzędów | Że dowolna korba 2x lub 3x zagra bez regulacji przerzutki |
W praktyce największy problem nie dotyczy samej marki, tylko szczegółów: szerokości mufy, długości osi, konfiguracji 2x albo 3x i dokładnego modelu korby. Ja zawsze powtarzam jedno: przy tym standardzie zgodność sprawdza się po numerze modelu, nie po samym słowie „Octalink”. To prowadzi prosto do serwisu, gdzie dokładność ma jeszcze większe znaczenie.
Jak serwisować i dokręcać połączenie, żeby nie zabić suportu
Tu nie ma miejsca na zgadywanie. Z instrukcji Shimano dla korb opartych o ten system wynika, że mocowanie korby dokręca się zwykle do 35-50 N·m, a miski suportu do 50-70 N·m, zależnie od konkretnego modelu. To są wartości, które odróżniają poprawny montaż od „skręciłem na wyczucie i zobaczymy”.
Przy serwisie zwracam uwagę na trzy rzeczy. Po pierwsze, gwinty i powierzchnie styku powinny być czyste i lekko nasmarowane tam, gdzie przewiduje to producent. Po drugie, korba musi wejść równo na wielowypust, bez dobijania siłą i bez prób „dociągnięcia” niepasującej części. Po trzecie, jeśli po montażu czujesz chropowaty obrót albo luz, nie należy tego ignorować, bo często oznacza to zużyty suport, a nie drobną niedoróbkę regulacji.
W starszych układach łatwo też przesadzić z oczekiwaniami. Jeśli napęd ma już zużyte zęby, łańcuch albo przednią przerzutkę źle ustawioną pod daną linię łańcucha, sama wymiana korby niewiele da. Dlatego przy serwisie patrzę na całość, nie tylko na jeden element. A kiedy cały układ zaczyna robić się zbyt kosztowny, trzeba uczciwie ocenić, czy jeszcze warto go utrzymywać.
Kiedy opłaca się naprawa, a kiedy lepiej przejść na inny system
Jeśli rower jest w dobrej kondycji, a problem dotyczy wyłącznie zużytego suportu albo jednego ramienia korby, naprawa zwykle ma sens. Ten standard dalej potrafi pracować poprawnie, szczególnie w rowerach turystycznych, miejskich i starszych MTB, gdzie nie gonimy za najnowszą technologią, tylko za sprawnym i przewidywalnym napędem.
Wymiana całego układu zaczyna być sensowna wtedy, gdy korba ma luzy, suport jest zużyty, a części zamienne trzeba składać z kilku źródeł. Wtedy często lepiej policzyć koszty i rozważyć przejście na nowszą konstrukcję. Trzeba jednak pamiętać, że przesiadka na Hollowtech II nie jest prostą zamianą jednego elementu na drugi. Zwykle oznacza nową korbę, inny suport i ponowne sprawdzenie chainline oraz pracy przedniej przerzutki.
Jeżeli rower ma dla ciebie wartość użytkową, a nie sentymentalną, rozsądek wygrywa z przywiązaniem do starego standardu. Gdy napęd ma działać codziennie i bez niespodzianek, czasem lepiej zainwestować w pełny zestaw zgodnych części niż ratować jeden element z nadzieją, że reszta „jakoś się ułoży”. To naturalnie prowadzi do ostatniego etapu: zakupów.
Co sprawdzić przed kupnem części do starszej korby Shimano
Przed zakupem zapisuję sobie pięć danych: model korby, typ suportu, szerokość mufy, długość ramienia i konfigurację napędu. To wystarcza, żeby odsiać większość błędnych ofert. Jeśli kupujesz używaną korbę, sprawdź też stan wielowypustu, brak pęknięć przy osi i to, czy śruby nie są zmasakrowane przez wcześniejsze serwisowanie.
Przy suportach warto zachować jeszcze większą ostrożność. Nawet jeśli gwint wygląda podobnie, różnice w długości osi i przeznaczeniu pod 2x lub 3x potrafią zmienić pracę całego napędu. Z mojego punktu widzenia najlepsza zasada brzmi: najpierw identyfikacja, potem zakup. W tym standardzie to oszczędza czas, pieniądze i nerwy, a stary napęd potrafi jeszcze długo działać poprawnie, jeśli dostanie właściwe części.
