Dobór osi suportu nie sprowadza się do jednej liczby z katalogu. Liczy się to, gdzie po montażu znajdzie się korba, jak ustawi się łańcuch i czy przednia przerzutka będzie miała pełny zakres pracy. W praktyce długość osi suportu trzeba dobrać do konkretnej korby, standardu wkładu i linii łańcucha, bo kilka milimetrów potrafi zmienić więcej, niż wielu rowerzystów zakłada. Poniżej rozkładam temat na proste decyzje: co oznaczają oznaczenia, jak mierzyć, po czym poznać zły dobór i kiedy lepiej nie zgadywać.
Najkrócej rzecz ujmując, liczą się korba, standard i linia łańcucha
- 68/73 mm to zwykle szerokość mufy ramy, a nie długość osi.
- 107, 113, 122.5 czy 127.5 mm to już wymiar samej osi w starszych wkładach.
- W nowoczesnych korbach dwuczęściowych oś bywa elementem zestawu, więc nie dobiera się jej osobno.
- Najważniejsza jest linia łańcucha, czyli ustawienie zębatek względem osi roweru.
- Zbyt krótka oś przybliża korbę do ramy, zbyt długa wypycha napęd na zewnątrz.
- Przy kwadracie sprawdzam też standard stożka, bo JIS i ISO nie zachowują się identycznie.
Co naprawdę oznacza długość osi suportu
Najprościej: to wymiar osi, który ustala, jak daleko od ramy „siądą” ramiona korby. W starszych wkładach na kwadrat, Octalink czy ISIS oś jest osobnym elementem i to właśnie jej wymiar decyduje o ustawieniu korby. W nowszych systemach dwu- i trzyczęściowych oś bywa zintegrowana z korbą, więc nie dobiera się jej niezależnie, tylko całe rozwiązanie pod konkretny napęd.
Tu łatwo o pomyłkę, bo wiele osób myli szerokość mufy z długością osi. Mufa 68 lub 73 mm mówi, ile ma korpus ramy, a nie jak daleko wysunie się korba. W materiałach Shimano i SRAM widać wyraźnie, że producenci myślą o tym układzie przez pryzmat całej kompatybilności: ramy, korby, chainline i miejsca na przerzutkę. To dlatego jeden wkład nie jest automatycznie dobry do każdej korby z tym samym gwintem.
Ja patrzę na to jeszcze szerzej: oś wpływa też na Q-factor, czyli rozstaw stóp między korbami. Nie zawsze jest to parametr pierwszoplanowy, ale przy zmianie zbyt długiej osi różnicę czuć od razu, szczególnie w rowerze używanym do długich jazd albo z wąskim kadrem ruchu. Żeby nie zgadywać, trzeba najpierw umieć odczytać oznaczenia z wkładu i z korby.
Jak czytać oznaczenia na wkładzie i korbie
Na wkładzie suportu szukam dwóch informacji: szerokości mufy i długości osi. Zapis 68x113 oznacza mufę 68 mm i oś 113 mm. BSA 68 mówi o standardzie gwintu, ale nie zastępuje długości osi, bo ta zależy już od konkretnej korby i tabeli kompatybilności.
| Oznaczenie | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
68x113 |
mufa 68 mm, oś 113 mm | częsty zapis w starszych wkładach kwadratowych |
73x122.5 |
mufa 73 mm, oś 122,5 mm | częsty wariant w MTB i trekkingu |
BSA 68 |
gwint 1.37 x 24 TPI w mufie 68 mm | sam gwint nie mówi jeszcze, jaką długość osi potrzebujesz |
JIS / ISO |
standard stożka kwadratowego | nie zakładaj, że każdy „kwadrat” zachowuje się tak samo |
Przy kwadracie to ważne: JIS i ISO nie są ustawione identycznie. W praktyce korba może wejść na oś głębiej albo płycej, więc ten sam nominalny wymiar potrafi dać inny efekt na rowerze. Dlatego przy starszym napędzie nie kupuję osi tylko „na rozmiar”; zawsze sprawdzam, jaki standard przewidział producent korby.
Gdy już wiem, co oznaczają liczby, mogę dobrać wymiar do konkretnego roweru i nie opierać się na samym zgadywaniu.
Jak dobrać oś suportu do korby i ramy

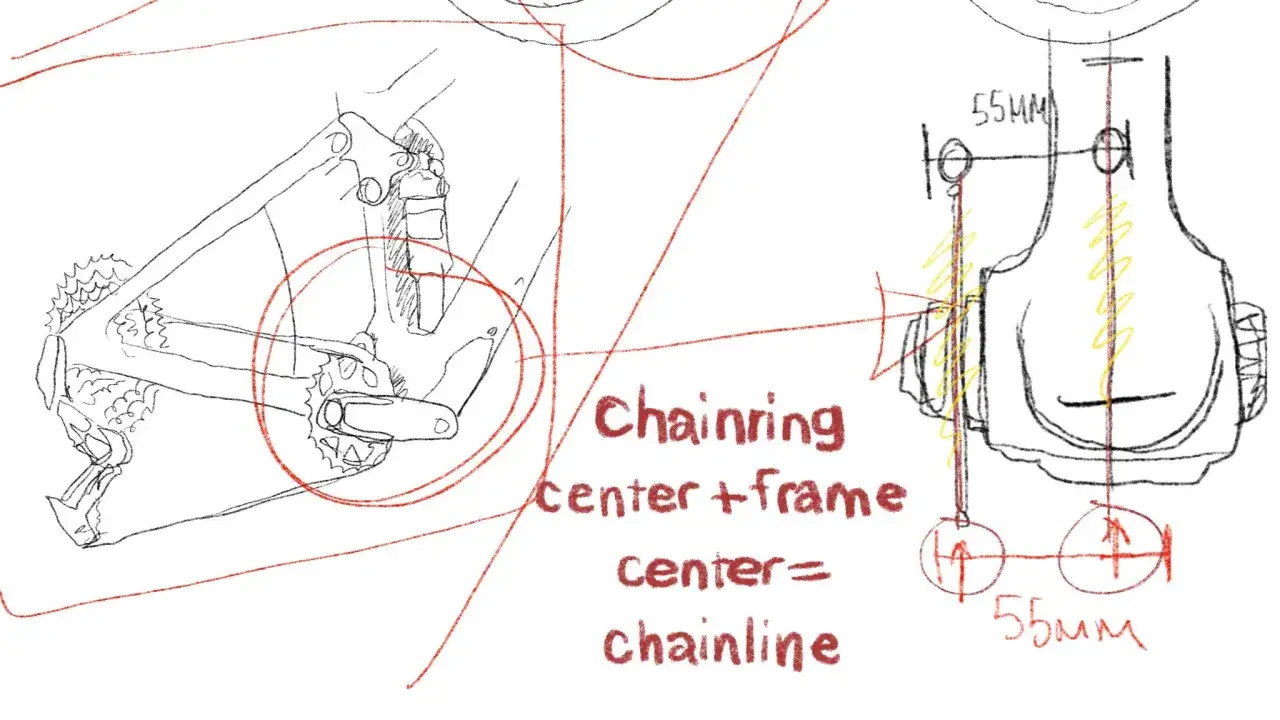

W praktyce zaczynam od jednego pytania: jaka jest wymagana linia łańcucha dla tej korby? Tak samo pokazuje to Park Tool, który opisuje chainline jako punkt odniesienia do pomiaru i doboru układu. Dopiero potem porównuję ją z szerokością mufy, typem ramy i miejscem, jakie zostaje przy chainstay oraz przedniej przerzutce.
| Typ napędu | Typowa linia łańcucha | Co to zwykle oznacza dla osi |
|---|---|---|
| Szosa 2x w standardowym układzie | 45 mm | zwykle węższy układ i krótszy lub bardziej schowany punkt pracy korby |
| Szosa lub gravel wide | 47,5 mm | korba i oś są odsunięte bardziej na zewnątrz |
| MTB 1x | 49, 52 lub 55 mm | dobór zależy od ramy, osi tylnej i offsetu tarczy |
| Starszy trekking lub układ 3x | 47,5 lub 50 mm | ważny jest prześwit i poprawna praca przedniej przerzutki |
Jeśli składam lub serwisuję rower, idę według prostego schematu. Najpierw identyfikuję model korby i standard mufy. Potem sprawdzam zalecaną linię łańcucha w specyfikacji producenta. Na końcu porównuję to z aktualnym ustawieniem napędu i prześwitem przy ramie.
- Sprawdź model korby i producenta.
- Odczytaj zalecaną linię łańcucha albo długość osi podany dla tego zestawu.
- Porównaj to z szerokością mufy i geometrią ramy.
- Oceń prześwit przy chainstay i pracę przedniej przerzutki.
- Wybierz wymiar zgodny z tabelą producenta, a nie dłuższy „na zapas”.
W nowszych napędach 1x korekta bywa zrobiona przez offset tarczy, a nie przez szukanie innej osi. To ważne, bo na siłę dłuższy wkład może poprawić prześwit tylko pozornie, a jednocześnie popsuć współpracę z kasetą i zmienić odczucie pedałowania. Jeśli waham się między dwiema długościami, wybieram wariant bliższy specyfikacji korby, nie większy „dla bezpieczeństwa”.
Jeśli coś jest nie tak, rower zwykle daje o tym znać od razu, tylko trzeba umieć odczytać objawy.
Jakie objawy daje zły dobór
Najbardziej praktycznie patrzę na to w dwóch wariantach: oś za krótka albo oś za długa. Objawy bywają podobne na pierwszy rzut oka, ale źródło problemu jest inne, więc i naprawa idzie inną drogą.
| Za krótka oś | Za długa oś |
|---|---|
| korba jest zbyt blisko ramy i może ocierać o chainstay | korba jest odsunięta od ramy i napęd pracuje bardziej na zewnątrz |
| przednia przerzutka ma za mało miejsca do ustawienia | przednia zmiana biegów staje się mniej precyzyjna |
| łańcuch częściej pracuje zbyt blisko środka roweru | rośnie Q-factor i rower może sprawiać wrażenie „rozjechanego” w ustawieniu |
| pojawiają się tarcia przy skrajnych biegach | łańcuch i zębatki ustawiają się mniej korzystnie względem napędu |
Nie każda głośna praca oznacza złą oś, ale jeśli po wymianie od razu zmienia się pozycja korby względem ramy, to właśnie tutaj szukam przyczyny. Czasem winna jest też regulacja przerzutki, zużyta tarcza albo sam łańcuch, więc dobór osi trzeba oceniać razem z resztą napędu, a nie w oderwaniu od układu.
To prowadzi do najczęstszych błędów, które widuję przy wymianach najczęściej.
Najczęstsze błędy przy wymianie
- Mylenie szerokości mufy z długością osi.
- Kupowanie wkładu bez sprawdzenia standardu stożka JIS albo ISO.
- Założenie, że każda korba z kwadratem działa na tym samym wymiarze.
- Wybieranie dłuższej osi „żeby było bezpiecznie”, bez pomiaru linii łańcucha.
- Pomijanie prześwitu przy chainstay i zakresu pracy przedniej przerzutki.
- Ignorowanie zużycia łożysk, gwintów i samej korby.
Najbardziej zdradliwy błąd to przekonanie, że większa liczba zawsze daje lepszy efekt. W praktyce dobór osi to kompromis między linią łańcucha, prześwitem ramy i sposobem pracy całego napędu. Jeśli korba była wcześniej ustawiona poprawnie, zmiana bez pomiaru częściej psuje, niż poprawia.
Dlatego przy montażu zostawiam sobie jeszcze jedną prostą zasadę: najpierw kontrola, dopiero potem decyzja.
Co sprawdzić po montażu, żeby nie wracać do tematu
Po montażu zawsze robię krótki test na stojaku i na pierwszej jeździe. Sprawdzam, czy korba nie ociera o ramę, czy łańcuch dobrze pracuje na skrajnych przełożeniach, czy przednia przerzutka ma pełny zakres i czy po dokręceniu nie pojawił się luz. To oszczędza drugiej wizyty w serwisie, bo od razu wychodzi, czy dobrany wymiar faktycznie działa w tym konkretnym rowerze.
- prześwit korby względem chainstay
- czy łańcuch nie ociera o prowadnicę lub przerzutkę
- czy śruby korby i wkładu trzymają wymagany moment dokręcenia
- czy po kilku kilometrach nie wrócił trzask albo luz
Jeśli po tej kontroli coś nadal budzi wątpliwości, wracam do modelu korby, oznaczeń wkładu i tabeli producenta zamiast zgadywać. To właśnie ten moment najczęściej decyduje, czy rower po serwisie jest cichy i przewidywalny, czy tylko „jakoś jeździ”, a w temacie osi suportu taka różnica naprawdę ma znaczenie.
