Zastanawiasz się, jak dobrać suport do roweru, żeby pasował zarówno do ramy, jak i korby? Najpierw trzeba rozpoznać standard mufy suportowej, a dopiero potem dobrać średnicę osi, szerokość wkładu i ewentualne dystanse. Poniżej pokazuję praktyczny sposób wyboru, najpopularniejsze warianty oraz błędy, przez które nowy suport często okazuje się niekompatybilny.
O właściwym suporcie decydują trzy zgodności
- Standard mufy ramy - gwintowany BSA, T47 albo system wciskany Press Fit.
- Średnica i rodzaj osi korby - na przykład 24 mm Shimano, 22/24 mm GXP lub 28,99 mm SRAM DUB.
- Szerokość mufy - najczęściej 68, 73, 86,5 albo 91,5-92 mm.
- Linia łańcucha - szczególnie ważna przy korbach MTB, Wide i SuperBoost.
- Pomiar przed zakupem jest pewniejszy niż kierowanie się samą marką napędu.
Najpierw ustal standard mufy w ramie
Suport nie jest częścią dobieraną wyłącznie do korby. Musi jeszcze pasować do otworu w ramie, czyli do tak zwanej mufy suportowej. W praktyce zawsze sprawdzam najpierw, czy rama ma gwint, czy gładki otwór pod wkład wciskany.
Suporty gwintowane
Najczęściej spotkasz standard BSA, oznaczany także jako English 1,37 x 24 TPI. W rowerach MTB typowe są mufy o szerokości 68 lub 73 mm, a w wielu rowerach szosowych 68 mm. Wkład wkręca się bezpośrednio w ramę, dlatego jego wymiana jest zwykle prostsza, a ryzyko skrzypienia mniejsze niż przy nieprawidłowo spasowanym Press Fit.
W nowszych ramach może występować również T47. To suport gwintowany o większej średnicy, spotykany między innymi w rowerach szosowych i gravelach. Nie wolno zastępować go zwykłym BSA, nawet jeśli oba rozwiązania są wkręcane.
Przeczytaj również: Bębenek piasty - luz, stuki? Diagnoza i naprawa krok po kroku
Systemy wciskane Press Fit
W przypadku Press Fit łożyska lub miski są wciskane do mufy bez gwintu. Popularne oznaczenia to BB86, BB92, BB30 i PF30. Sama nazwa nie mówi jednak wszystkiego, ponieważ trzeba jeszcze dopasować średnicę osi korby.
| Standard ramy | Typowa średnica wewnętrzna | Najczęstsza szerokość | Przykładowe zastosowanie |
|---|---|---|---|
| BB86 | 41 mm | 86,5 mm | szosa, korby Shimano 24 mm |
| BB92 | 41 mm | 91,5-92 mm | MTB, korby Shimano 24 mm |
| BB30 | 42 mm | 68 lub 73 mm | korby z osią 30 mm |
| PF30 | 46 mm | 68 lub 73 mm | korby 30 mm oraz SRAM DUB |
Podane wymiary są typowe, ale nie zastępują specyfikacji konkretnej ramy. Występują też odmiany, takie jak BBright, BB386EVO czy standardy producentów. Jeżeli masz wątpliwości, zmierz szerokość mufy bez misek i jej średnicę wewnętrzną, a wynik porównaj z dokumentacją ramy.
Dopasuj suport do osi korby
Drugi etap to rozpoznanie korby. Dwie korby mogą wyglądać podobnie, ale mieć zupełnie różne osie. Wkład przeznaczony do Shimano Hollowtech II nie pasuje bezpośrednio do korby SRAM DUB, nawet gdy oba elementy są przeznaczone do mufy BSA.
| System korby | Typowa oś | Na co zwrócić uwagę |
|---|---|---|
| Shimano Hollowtech II | 24 mm | wersja szosowa i MTB może różnić się szerokością oraz dystansami |
| SRAM GXP | 22/24 mm | oś ma różne średnice po stronie napędowej i nienapędowej |
| SRAM DUB | 28,99 mm | potrzebny jest konkretny wariant Road, MTB, Wide lub SuperBoost |
| Korba na kwadrat | zależna od modelu | liczy się także długość osi i standard stożka, zwykle JIS |
| ISIS, Octalink, Power Spline | wielowypustowa | każdy system wymaga własnego wkładu |
| Korby 30 mm | 30 mm | średnica nie gwarantuje zgodności z każdą ramą i długością osi |
Przy korbach na kwadrat najczęściej trzeba dobrać również długość osi, na przykład 107, 110,5, 113 albo 118 mm. Zbyt krótka oś może powodować ocieranie korby o ramę, a zbyt długa przesunie zębatki na zewnątrz i pogorszy linię łańcucha. Najbezpieczniej odczytać oznaczenie ze starego wkładu albo sprawdzić zalecenie producenta korby.
W przypadku Hollowtech II, GXP i DUB sytuacja jest prostsza, ale tylko pozornie. Oprócz średnicy osi liczy się wersja suportu przeznaczona do konkretnego standardu ramy. Dlatego oznaczenie „DUB” na opakowaniu nie wystarczy, jeśli nie ma informacji BSA, BB30, PF30, BB92 lub innego właściwego wariantu.
Szerokość mufy i linia łańcucha mają znaczenie
Ten etap jest często pomijany, a właśnie tutaj powstają problemy z ocieraniem korby, niewłaściwym ustawieniem przerzutki i nadmiernym zużyciem napędu. Korba MTB może wymagać innego ustawienia niż szosowa, nawet jeśli średnica jej osi jest identyczna.
Linia łańcucha to odległość między płaszczyzną symetrii ramy a środkiem zębatek. W napędach MTB typowe wartości wynoszą około 49, 52 lub 55 mm, natomiast w szosie często spotyka się około 45 mm. Konkretna wartość zależy od korby, tylnej piasty, liczby zębatek i wariantu napędu.
| Przypadek | Co trzeba sprawdzić | Typowy błąd |
|---|---|---|
| MTB BSA 68/73 mm | szerokość mufy, wersję korby i dystanse | założenie wszystkich podkładek według jednego schematu |
| BB92 MTB | średnicę 41 mm, szerokość około 92 mm i typ osi | kupno wkładu BB86 przeznaczonego do szosy |
| SRAM DUB Wide | łańcuch, szerokość tylnej piasty i tabelę dystansów | zastąpienie wersji Wide zwykłym MTB |
| Korba szosowa w ramie gravelowej | prześwit zębatek, linię łańcucha i szerokość mufy | uznanie, że każda korba szosowa będzie pasować |
Dystanse nie są przypadkowymi pierścieniami do skasowania luzu. Ustawiają korbę w odpowiednim miejscu i wpływają na linię łańcucha oraz napięcie wstępne łożysk. Przy DUB zawsze korzystam z tabeli producenta, ponieważ liczba podkładek może zmieniać się między BSA 68 mm, BSA 73 mm, PF30 i BB92.
Dobierz wkład krok po kroku
Jeżeli wymieniasz zużyty suport, nie musisz od razu rozbierać całego napędu. Najpierw spisz oznaczenia i wykonaj kilka prostych pomiarów. Ja stosuję następującą kolejność:
- Sprawdź dokumentację ramy albo oznaczenia na obecnym suporcie. Szukaj nazw BSA, T47, BB86, BB92, BB30, PF30 lub podobnych.

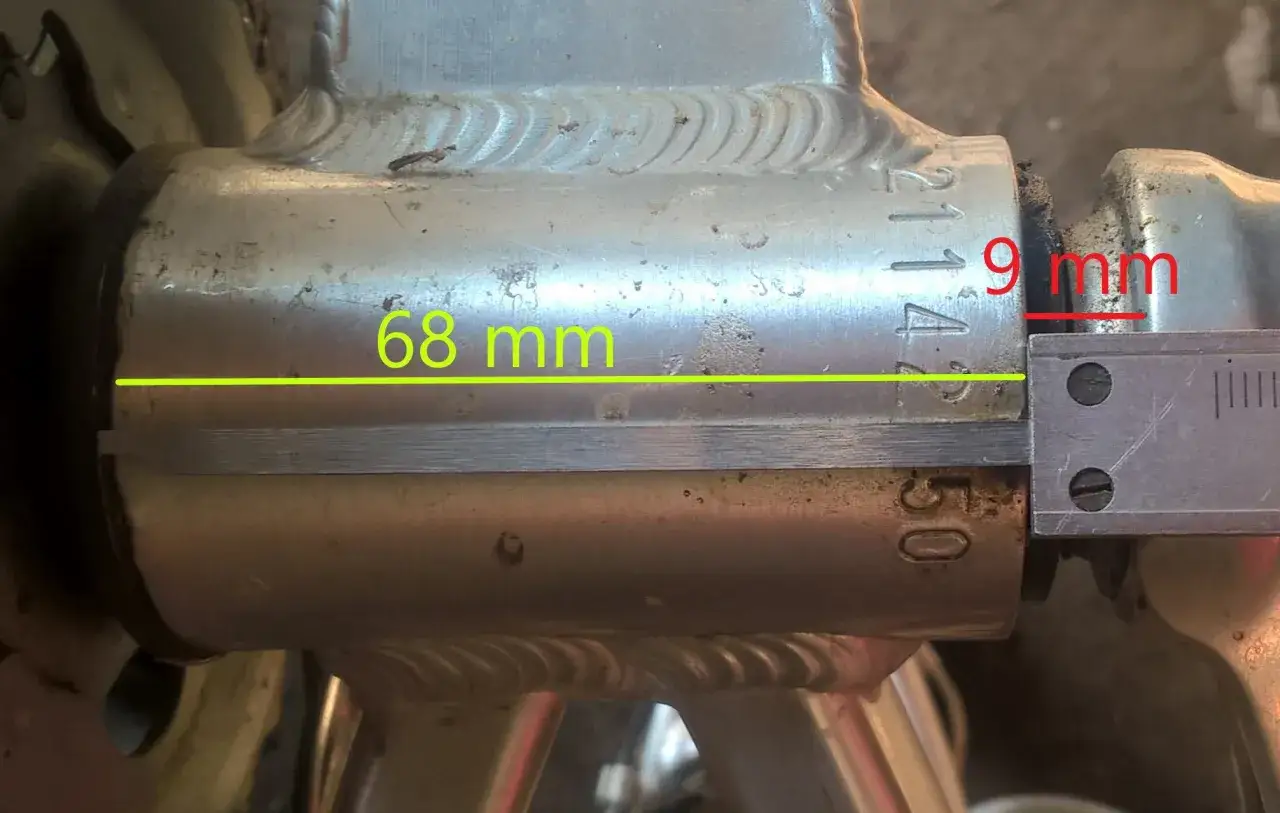

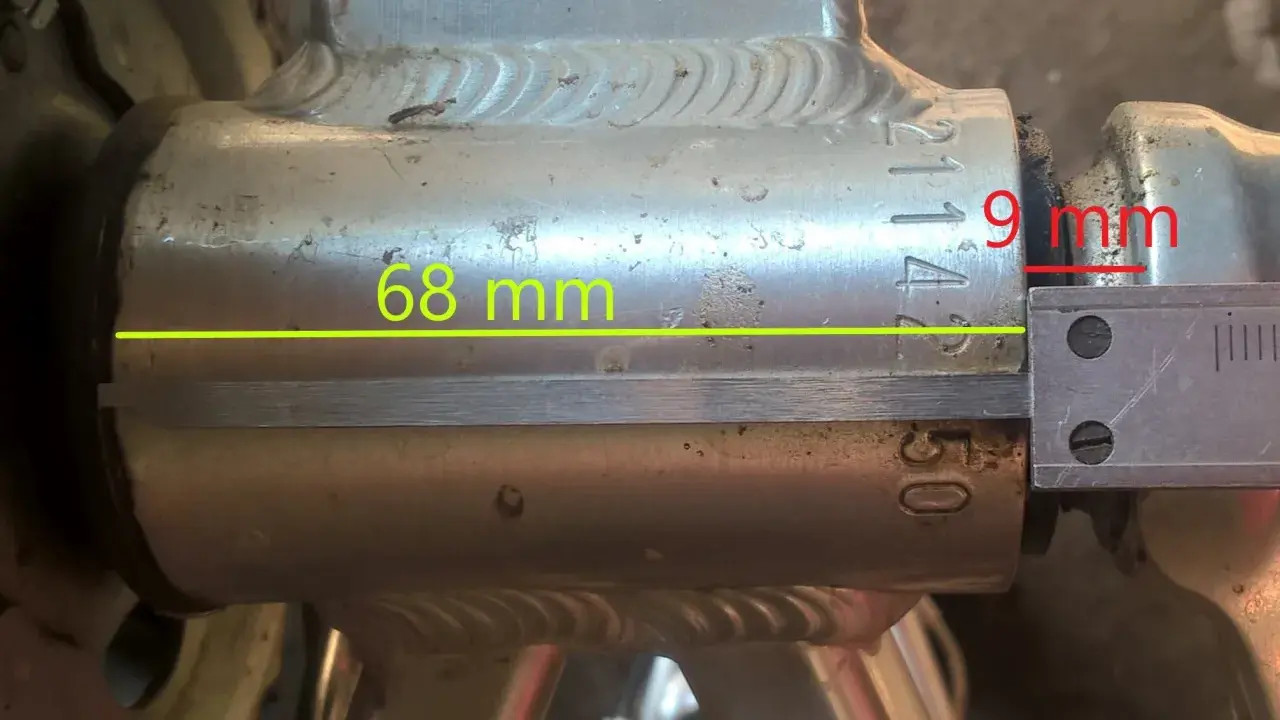

- Ustal szerokość mufy. Mierz samą ramę, bez zewnętrznych misek i podkładek.
- Rozpoznaj korbę. Odczytaj model z ramienia lub zmierz średnicę osi suwmiarką.
- Sprawdź zastosowanie korby. Zwróć uwagę na oznaczenie Road, MTB, Wide, Boost albo SuperBoost.
- Dobierz właściwy wkład, łącząc standard ramy z typem osi. Przykład to BSA 73 mm plus Shimano 24 mm albo PF30 plus SRAM DUB.
- Zweryfikuj dystanse i linię łańcucha w instrukcji korby, nie tylko w opisie sklepu.
Jeśli suport jest już wyjęty, zmierz mufę suwmiarką i zrób zdjęcie oznaczeń na wkładzie. Przy Press Fit szczególnie ważne jest sprawdzenie, czy w ramie nie pozostały stare miski. Próba zmierzenia otworu z zamontowanym elementem może prowadzić do zakupu niewłaściwego standardu.
Gdy rama jest używana lub nie ma dokumentacji, pomocny bywa numer modelu zapisany na ramie. Nie traktowałbym jednak samego modelu roweru jako ostatecznego dowodu, ponieważ producent mógł stosować różne wersje osprzętu w zależności od rocznika i rozmiaru.
BSA czy Press Fit i ile kosztuje wymiana
Jeśli masz wybór przy budowie lub modernizacji roweru, BSA jest zwykle rozwiązaniem bardziej przyjaznym w serwisie. Gwint ułatwia montaż, a ewentualne skrzypienie łatwiej zdiagnozować. Press Fit może dać niską masę i dużą średnicę łożysk, ale wymaga bardzo dobrego spasowania mufy oraz właściwego narzędzia do wciskania.
| Rozwiązanie | Zalety | Ograniczenia | Orientacyjna cena wkładu |
|---|---|---|---|
| BSA do Shimano 24 mm | łatwy montaż, duża dostępność | nie pasuje do innych osi bez odpowiedniego wariantu | około 60-100 zł |
| Press Fit do Shimano 24 mm | niska masa, szeroki wybór | większa wrażliwość na zabrudzenia i spasowanie | około 80-170 zł |
| BSA lub Press Fit do SRAM DUB | duży wybór wersji i szerokości | trzeba dobrać dokładne dystanse i odmianę korby | około 140-190 zł |
| Wersja ceramiczna lub premium | lepsze uszczelnienia i trwałość w wybranych modelach | wysoka cena, mały zysk w zwykłej jeździe | około 200-400 zł i więcej |
Podane kwoty są orientacyjnymi cenami detalicznymi spotykanymi w polskich sklepach w 2026 roku i zależą od marki oraz promocji. Do kosztu części dochodzi robocizna, szczególnie gdy trzeba wycisnąć Press Fit, oczyścić mufę albo naprawić zużyte gniazdo.
Nie dopłacałbym automatycznie do łożysk ceramicznych. W rowerze turystycznym, miejskim czy rekreacyjnym większą różnicę robią dobre uszczelnienia, prawidłowy montaż i regularne czyszczenie. Ceramiczny suport ma sens głównie wtedy, gdy liczy się każdy detal oporów toczenia i akceptujesz wyższy koszt eksploatacji.
Błędy, przez które suport nie pasuje
Najczęstsza pomyłka polega na kupieniu wkładu wyłącznie według marki korby. Korba Shimano nie oznacza jeszcze, że potrzebujesz konkretnego modelu suportu, bo ta sama rodzina może występować w wersji szosowej, MTB, BSA, BB86 albo BB92.
- Mylenie BB30 z PF30 - oba standardy mają inne wymiary mufy i wymagają innych wkładów.
- Ignorowanie szerokości - BB86 i BB92 różnią się przede wszystkim zastosowaniem szosowym i MTB.
- Łączenie osi 30 mm z dowolną ramą - większa średnica osi nie oznacza uniwersalności.
- Założenie niewłaściwych dystansów - może powodować luz, ciężką pracę łożysk albo złą linię łańcucha.
- Wciskanie Press Fit młotkiem - grozi uszkodzeniem łożysk, misek i gniazda w ramie.
- Wymiana samego łożyska bez sprawdzenia gniazda - jeśli mufa jest wyrobiona, nowy element szybko zacznie skrzypieć.
Jeśli po montażu pojawia się luz, trzaski albo korba obraca się z wyraźnym oporem, nie zakładaj od razu, że nowy suport jest wadliwy. Najpierw sprawdź kolejność podkładek, moment dokręcenia, tuleję wewnętrzną i prawidłowe osadzenie wkładu. W praktyce właśnie te elementy częściej odpowiadają za problem niż sama jakość łożysk.
Prosty test przed kliknięciem „kup”
Przed zakupem zapisz pełną konfigurację w jednej linijce, na przykład „rama BSA 73 mm, korba SRAM DUB MTB, tylna piasta 148 mm”. Jeśli opis wybranego produktu odpowiada wszystkim tym parametrom, a producent podaje właściwe dystanse, ryzyko pomyłki jest niewielkie.
Gdy choć jeden parametr pozostaje nieznany, lepiej zmierzyć ramę lub zapytać serwis niż kupować na podstawie zdjęcia. W przypadku suportu kilka minut poświęconych na pomiar zwykle oszczędza koszt zwrotu, ponownego montażu i szukania przyczyny skrzypienia.
