Suport to jeden z tych elementów, których nie widać na pierwszy rzut oka, ale bez niego napęd po prostu nie działa tak, jak powinien. To właśnie on utrzymuje oś korby, pozwala jej obracać się lekko i bez luzów, a przy okazji wpływa na sztywność całego układu. W praktyce temat, który wiele osób zapisuje jako support w rowerze, sprowadza się do suportu i mechanizmu korbowego - a tu łatwo pomylić nazwy, standardy i wymiary.
Najkrótsza wersja dla zabieganych
- Suport łączy korbę z ramą i odpowiada za płynny obrót osi w mufie suportowej.
- Mechanizm korbowy to nie tylko same ramiona, ale też oś, zębatki i sposób ich mocowania.
- Najczęściej spotkasz standardy gwintowane BSA, rozwiązania Hollowtech II oraz systemy press-fit.
- Dobór zaczyna się od sprawdzenia mufy, szerokości ramy i średnicy osi korby, nie od marki na pudełku.
- Skrzypienie, luz i chropowaty obrót to najczęstsze objawy zużycia, ale winny nie zawsze jest sam suport.
- W rowerze miejskim i trekkingowym liczy się prosty serwis, a w sportowym większe znaczenie ma sztywność i masa.
Suport i mechanizm korbowy to dwa różne elementy, które pracują razem

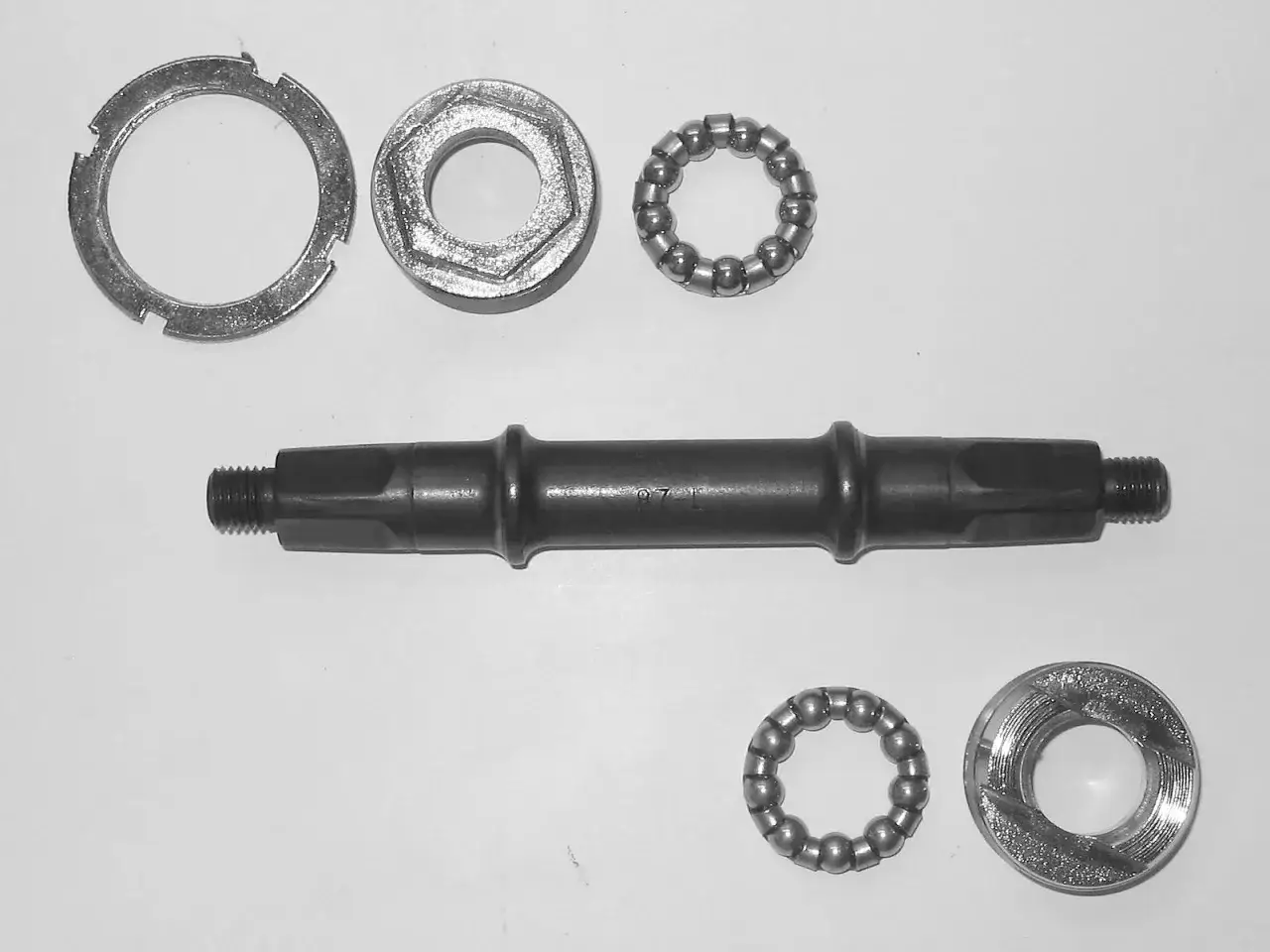

Jeśli rozdzielę ten temat na czynniki pierwsze, to sprawa staje się prostsza. Suport to część osadzona w ramie, w której pracują łożyska i oś. Mechanizm korbowy to z kolei zestaw, który zamienia nacisk nóg na ruch napędu: ramiona korby, zębatki, a w wielu konstrukcjach także sama oś. Te elementy są ze sobą tak mocno powiązane, że w praktyce często mówi się o nich jednym tchem, choć technicznie to nie to samo.
W rowerze suport odpowiada za to, żeby korba obracała się płynnie, bez tarcia i bez niepotrzebnych luzów. Mechanizm korbowy przenosi siłę na łańcuch, a dalej na kasetę i tylne koło. Gdy któryś z tych elementów jest źle dobrany, zużyty albo źle zamontowany, rower zaczyna tracić efektywność: pojawia się hałas, opór przy pedałowaniu albo wrażenie, że napęd jest po prostu „ociężały”.
Ja zwykle tłumaczę to tak: suport dba o płynność obrotu, a korba o skuteczność przeniesienia mocy. Gdy znamy już tę różnicę, łatwiej przejść do standardów, bo to one najczęściej decydują o zakupie i późniejszym serwisie.
Rodzaje suportów, które najczęściej spotkasz
Na rynku jest kilka rodzin rozwiązań i nie wszystkie działają tak samo. Jedne są proste i tanie w obsłudze, inne stawiają na sztywność i niską masę, ale wymagają dokładniejszego doboru. W praktyce najważniejsze jest to, że nie wybiera się suportu „uniwersalnie” - dobiera się go do mufy ramy i do konkretnej korby.
| Standard | Gdzie go spotkasz | Co daje | Na co uważać |
|---|---|---|---|
| Kwadrat | Starsze rowery, tańsze miejskie i trekkingowe konstrukcje | Niska cena, prosta wymiana, łatwa dostępność | Mniejsza sztywność i zwykle cięższa konstrukcja |
| Octalink / ISIS | Starsze MTB i trekking, głównie starsze grupy osprzętu | Lepsze połączenie niż w kwadracie, wyraźnie solidniejszy układ | Trzeba dopasować konkretny system, bo nie są zamienne między sobą |
| Hollowtech II | Wiele współczesnych rowerów MTB, gravel i szosa | Dobra sztywność, niska masa, szeroka dostępność części | Wymaga zgodności średnicy osi i prawidłowych dystansów |
| Press-fit | Nowoczesne ramy z gładką mufą suportową | Możliwość uzyskania lekkiego i sztywnego układu | Jest bardziej wrażliwy na tolerancje wykonania ramy i może skrzypieć |
| BB30 / PF30 / DUB | Sportowe konstrukcje i systemy producentów stawiających na dużą oś | Sztywność, niska masa, nowoczesna geometria napędu | Zgodność trzeba sprawdzać bardzo dokładnie, bo jeden błąd kończy się złym doborem |
W praktyce najbardziej „bezproblemowy” serwisowo pozostaje gwintowany BSA, szczególnie w rowerach miejskich, trekkingowych i użytkowych. Press-fit bywa świetny, ale tylko wtedy, gdy rama jest dobrze wykonana, a montaż zrobiony bez pośpiechu. To jeden z powodów, dla których nie kupuję suportu wyłącznie po nazwie standardu - patrzę najpierw na ramę, dopiero potem na katalog.
Kiedy standard jest już jasny, warto przyjrzeć się samej korbie, bo to ona decyduje o odczuciach z jazdy i o tym, czy cały zestaw jest po prostu spójny.
Z czego składa się mechanizm korbowy i co naprawdę zmienia w jeździe
Mechanizm korbowy to nie tylko dwa ramiona, na których stoi pedał. W zależności od konstrukcji obejmuje również oś, pająk, zębatki, mocowanie direct mount oraz sposób współpracy z łańcuchem. W nowoczesnych rowerach część osi bywa zintegrowana z korbą, a łożyska pracują w suporcie zewnętrznym. W starszych rozwiązaniach oś jest osobnym elementem, a cały układ ma bardziej klasyczną budowę.
Najważniejsze parametry, na które patrzę, to długość ramion, liczba tarcz i sposób mocowania zębatek. To one wpływają na to, jak rower przyspiesza, jak łatwo utrzymać rytm pedałowania i jak szeroki zakres przełożeń dostajemy.
| Układ | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| 1x | Prostsza obsługa, mniejsza masa, mniej elementów do regulacji | Węższy zakres przełożeń niż w układach z kilkoma tarczami | MTB, gravel, rowery sportowe, gdzie liczy się prostota i pewność |
| 2x | Dobrze łączy zakres przełożeń z płynnymi skokami między biegami | Więcej elementów do ustawienia i serwisu | Szosa, gravel, trekking, rower mieszany |
| 3x | Bardzo szeroki zakres, przydatny w terenie i na długich wyprawach | Większa złożoność, dziś coraz rzadziej wybierany w nowych rowerach | Starsze MTB, trekking, rowery turystyczne |
Warto też pamiętać o długości ramion korby. Najczęściej spotkasz wartości 165, 170, 172,5 i 175 mm. Krótsze ramiona sprzyjają wyższej kadencji i bywają wygodniejsze przy mniejszych rozmiarach ramy, a dłuższe dają większą dźwignię, ale mogą szybciej wchodzić w konflikt z terenem lub pozycją nogi. Do tego dochodzi Q-factor, czyli szerokość układu korb w miejscu oparcia stóp - dla jednych to detal, dla innych różnica odczuwalna po kilkudziesięciu kilometrach.
Gdy mechanizm korbowy jest już dobrze dobrany, następny krok to dopasowanie go do ramy i upewnienie się, że nic nie będzie pracować „na siłę”.
Jak dobrać suport do ramy i korby bez zgadywania
Ja zawsze zaczynam od czterech rzeczy: typu mufy, szerokości mufy, średnicy osi korby i sposobu montażu. To znacznie ważniejsze niż marka na opakowaniu. Jeśli te parametry się nie zgadzają, nawet drogi komponent będzie źródłem problemów. W praktyce najwięcej błędów wynika z zakupu „na oko” albo z założenia, że skoro dwa suporty wyglądają podobnie, to muszą pasować.
- Sprawdź typ mufy suportowej. Gwintowana BSA to najczęściej 68, 73 albo 83 mm, a ITA ma zwykle 70 mm. W press-fit liczy się średnica wewnętrzna mufy i konkretny system producenta.

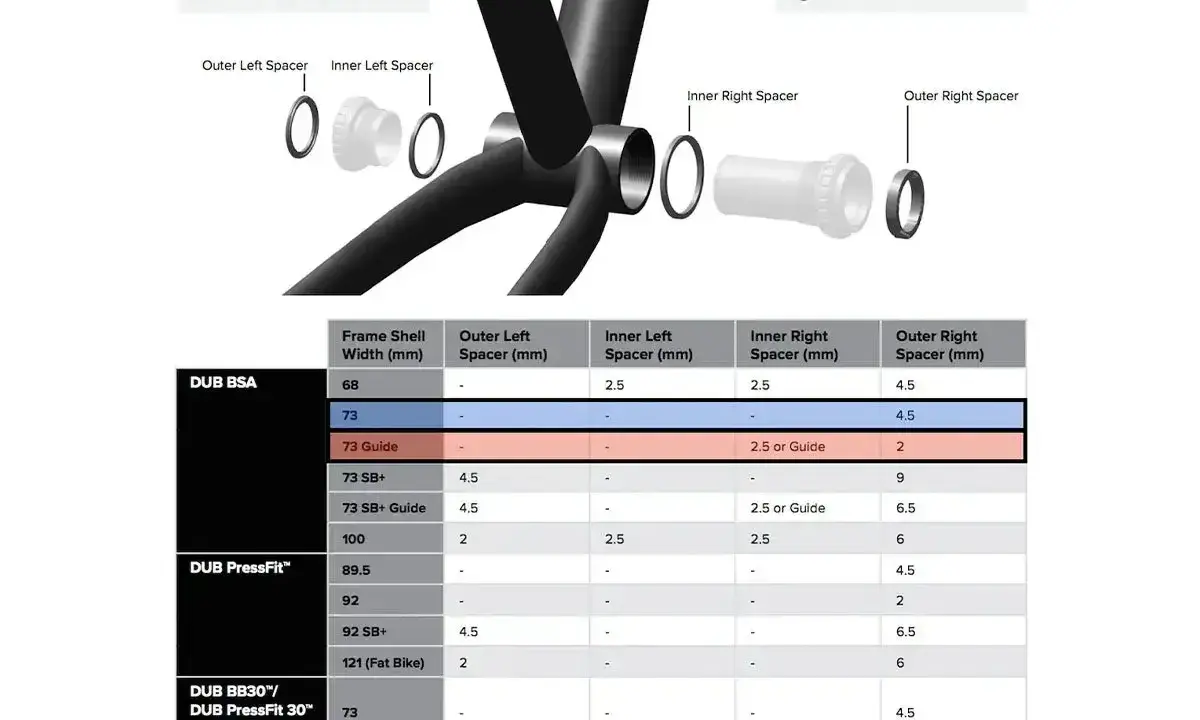

- Odczytaj szerokość ramy. To ona decyduje o tym, czy potrzebujesz odpowiednich podkładek, spacerów i jak ustawić linię łańcucha.
- Zweryfikuj średnicę osi korby. Najczęściej spotyka się 24 mm, 30 mm, 28,99 mm w systemie DUB oraz 22/24 mm w układach typu GXP.
- Sprawdź, czy korba ma oś zintegrowaną. Wtedy dobierasz suport pod konkretny system, a nie odwrotnie.
- Ustal linię łańcucha. To szczególnie ważne przy 1x i przy rowerach z większym skokiem tylnego koła, bo źle ustawiona linia przyspiesza zużycie napędu.
Najczęstszy błąd? Kupowanie suportu tylko po średnicy osi. To za mało. Dwa pozornie podobne modele mogą różnić się szerokością mufy, układem uszczelek albo liczbą potrzebnych dystansów. Warto też pamiętać o gwincie: w BSA prawa miska zwykle ma lewy gwint, a lewa prawy, więc montaż „na siłę” kończy się bardzo kosztownym błędem.
Gdy suport i korba są już dobrane poprawnie, następny temat staje się bardzo praktyczny: jak rozpoznać, że coś zaczyna się zużywać, zanim rower zrobi się głośny i nieprzyjemny w prowadzeniu.
Objawy zużytego suportu i co z nimi zrobić zanim problem urośnie
Zużyty suport rzadko psuje się z dnia na dzień. Zwykle daje sygnały wcześniej, tylko łatwo je zignorować. Najczęściej zaczyna się od skrzypienia, delikatnego luzu albo uczucia, że korba obraca się mniej gładko niż wcześniej. I tu ważna uwaga: nie każde skrzypienie pochodzi z suportu. Czasem winne są pedały, śruby tarcz, zaciski sztycy albo po prostu brud w napędzie.
- Skrzypienie pod obciążeniem - często pojawia się przy mocnym depnięciu. Najpierw sprawdzam dokręcenie i stan pedałów, potem śruby korby i tarcz.
- Luz na korbie - jeśli da się go wyczuć ręką, problem zwykle nie zniknie sam.
- Chropowaty obrót - gdy po zdjęciu łańcucha korba nie kręci się lekko, łożyska są najpewniej zużyte albo zanieczyszczone.
- Woda i błoto w okolicy mufy - przyspieszają korozję oraz wypłukiwanie smaru.
- Hałas po myciu ciśnieniowym - to klasyczny sygnał, że uszczelnienie mogło puścić i łożyska dostały wilgoć.
W przypadku prostych, zamkniętych wkładów zwykle wymienia się cały element. Przy bardziej rozbudowanych systemach zewnętrznych czasem da się wymienić same miski albo łożyska, ale wszystko zależy od konstrukcji. Z mojego doświadczenia najlepsza diagnostyka wygląda tak: najpierw wykluczam pedały i śruby, potem sprawdzam luz oraz płynność obrotu, a dopiero na końcu decyduję o wymianie.
Do tego dochodzi jeszcze jedna sprawa, którą wielu rowerzystów bagatelizuje: niektóre objawy zużycia wcale nie oznaczają awarii, tylko źle dobrany standard albo zły montaż. To prowadzi już do pytania, jaki zestaw ma sens w konkretnym rowerze.
Na co postawiłbym w mieście, w turystyce i w rowerze sportowym
Jeśli miałbym dziś składać lub modernizować rower, nie zaczynałbym od najlżejszego rozwiązania, tylko od najbardziej sensownego dla zastosowania. W rowerze miejskim i trekkingowym najczęściej wygrywa prostota serwisu. W gravelu i szosie ważniejsza staje się sztywność oraz masa. W MTB dochodzi jeszcze odporność na błoto, mycie i częste zmiany obciążenia.
| Rodzaj roweru | Co zwykle sprawdza się najlepiej | Dlaczego |
|---|---|---|
| Miejski | Gwintowany BSA i prostszy, szczelny wkład | Łatwy serwis, mniejsza wrażliwość na codzienne użytkowanie |
| Trekking / turystyczny | Stabilny system z dobrym uszczelnieniem i sensowną linią łańcucha | Liczy się niezawodność na długich dystansach i w zmiennej pogodzie |
| Gravel / szosa | Hollowtech II, DUB lub inny dobrze spasowany system zintegrowany | Sztywność i masa mają tu większe znaczenie niż łatwość bardzo taniej wymiany |
| MTB | Układ dopasowany do konkretnej ramy, najlepiej z myślą o prostym serwisie | Błoto i uderzenia szybciej weryfikują jakość montażu niż deklaracje producenta |
Na polskim rynku prosty suport można kupić za około 40-120 zł, sensowne rozwiązania zewnętrzne zwykle mieszczą się w przedziale 100-250 zł, a konstrukcje bardziej sportowe lub markowe potrafią kosztować więcej. Dla mnie ważniejsze od samej ceny jest jednak to, czy część będzie dało się łatwo dobrać i bezproblemowo serwisować za rok albo dwa. Jeśli rama pozwala na gwintowany BSA, a rower nie jest maszyną startową, to często właśnie taki wybór okazuje się najbardziej rozsądny.
Najwięcej problemów widzę wtedy, gdy ktoś kupuje suport „na szybko”, bez sprawdzenia mufy i korby. Jeśli zrobisz odwrotnie - najpierw zmierzysz ramę, potem dobierzesz standard i dopiero na końcu wybierzesz konkretny model - napęd będzie działał ciszej, lżej i po prostu dłużej.
