Gdy manetka zaczyna przeskakiwać, ciężko pracuje albo nie zmienia przełożenia mimo prawidłowej regulacji przerzutki, problem często kryje się w jej wnętrzu. Wyjaśniam, jak działa konstrukcja manetki Shimano, za co odpowiadają zapadka, sprężyny i bębenek linki oraz czym różnią się mechanizmy Rapidfire, Revoshift, STI i Di2. Dodaję też praktyczne wskazówki dotyczące wymiany linki, czyszczenia i rozpoznawania usterek.
Najważniejsze elementy decydujące o pracy manetki
- Mechanizm indeksujący zatrzymuje linkę w określonych pozycjach odpowiadających przełożeniom.
- Bębenek linki nawija lub zwalnia jej konkretny odcinek po każdym kliknięciu.
- Sprężyny i zapadki odpowiadają za powrót dźwigni, wyraźne kliknięcie i utrzymanie wybranej pozycji.
- Linka oraz pancerz muszą poruszać się bez oporów, ponieważ nawet sprawna manetka nie skompensuje ich zatarcia.
- Rapidfire, Revoshift i STI mają podobny cel, ale zupełnie inną budowę zewnętrzną i wewnętrzną.
Co naprawdę dzieje się po naciśnięciu dźwigni
Manetka nie przerzuca łańcucha bezpośrednio. Jej zadaniem jest **precyzyjne przesunięcie linki** o określoną odległość. Dopiero linka porusza ramieniem przerzutki, a ono ustawia łańcuch nad wybraną koronką kasety lub tarczą mechanizmu korbowego.
W mechanicznej manetce ruch palca obraca niewielki bębenek. Na jego obwodzie znajduje się miejsce, w którym osadza się końcówka linki. Obrót bębenka powoduje jej napięcie albo zwolnienie. Każde kliknięcie odpowiada jednej pozycji mechanizmu, choć niektóre modele pozwalają przesunąć **dwa lub więcej przełożeń jednym ruchem**.
Przy zmianie na większą koronkę tylna przerzutka potrzebuje większego napięcia linki. Manetka nawija wtedy jej fragment na bębenek. Przy zmianie na mniejszą koronkę mechanizm zwalnia linkę, a sprężyna w przerzutce przesuwa wózek na zewnątrz. To ważne rozróżnienie, bo sama manetka tylko steruje napięciem, a nie wykonuje całej zmiany.
Indeksowanie nie oznacza blokady przerzutki
Indeksowanie to system ustalonych pozycji linki. W uproszczeniu zapadka zatrzymuje bębenek w kolejnych punktach, dzięki czemu każde kliknięcie daje powtarzalny skok. **Dokładność całego układu zależy jednak także od przerzutki, haka, kasety, linki i pancerza**.
Dlatego manetka może klikać prawidłowo, a rower nadal będzie zmieniał biegi źle. Najczęściej winny jest wtedy zabrudzony pancerz, zardzewiała linka, krzywy hak przerzutki albo nieprawidłowe ustawienie śrub ograniczających.

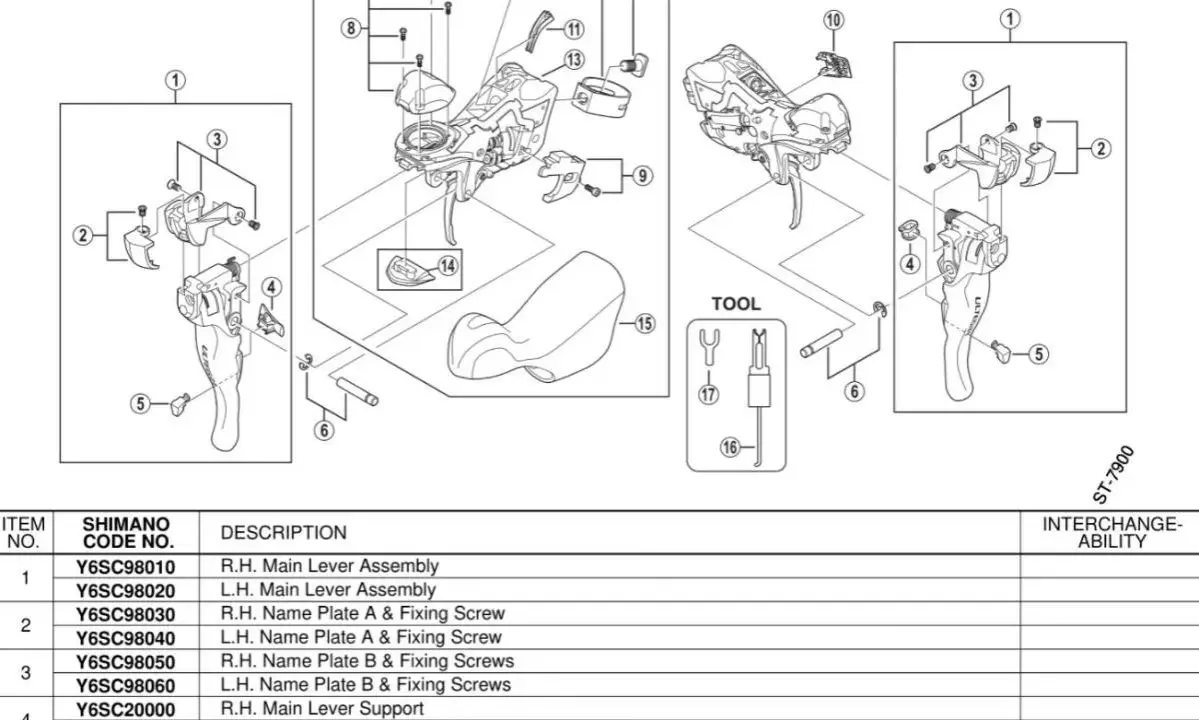

Z jakich części składa się mechaniczna manetka Shimano
Poszczególne modele różnią się detalami, ale podstawowy układ jest podobny. W środku znajdziemy kilka niewielkich elementów, które wspólnie zamieniają krótki ruch palca w kontrolowane przesunięcie linki.
| Element | Funkcja | Typowe objawy problemu |
|---|---|---|
| Dźwignia lub obrotowy pierścień | Przekazuje ruch palca do mechanizmu zmiany | Luzy, pęknięcie, ciężka praca |
| Bębenek lub zespół nawijarki | Nawija i zwalnia linkę | Brak zmiany, zacinanie, nierówny skok |
| Zapadka i zębatka indeksująca | Utrzymuje kolejne pozycje przełożenia | Przeskakiwanie, brak kliknięcia, samoczynny powrót |
| Sprężyny | Przywracają elementy do właściwej pozycji i napinają mechanizm | Brak odbicia dźwigni, luźna praca |
| Prowadnica linki | Ustawia linkę względem bębenka | Strzępienie linki, opory, nierówna zmiana |
| Baryłka regulacyjna | Umożliwia drobną korektę napięcia linki | Brak zakresu regulacji, przeskakiwanie biegów |
Najważniejsza jest współpraca **bębenka, zapadki i sprężyny**. Zapadka działa jak mały zatrzask. Pozwala obrócić bębenek w jedną stronę, a po zwolnieniu dźwigni utrzymuje go w wybranym położeniu. W bardziej rozbudowanych konstrukcjach zastosowano kilka zapadek i krzywek, które sterują kolejnością ruchów.
Nie każda część widoczna pod pokrywą jest przeznaczona do samodzielnego demontażu. W wielu manetkach sprężyny są małe, mocno napięte i łatwo wypadają podczas rozbierania. **Zdjęcie pokrywy w celu wymiany linki to co innego niż rozłożenie całego mechanizmu**.
Rapidfire, Revoshift i STI mają różne wnętrza
Nazwa Shimano obejmuje kilka rodzin manetek. Z zewnątrz mogą pełnić tę samą funkcję, ale ich mechanika i sposób obsługi są odmienne.
| Typ manetki | Sposób obsługi | Najważniejsza cecha konstrukcji | Główne ograniczenie |
|---|---|---|---|
| Rapidfire Plus | Dźwignie obsługiwane kciukiem i palcem wskazującym | Oddzielne dźwignie, zapadka i szybki bębenek indeksujący | Wymaga zgodności z liczbą przełożeń i przełożeniem linki |
| Revoshift | Obrotowy pierścień na kierownicy | Obrót manetki przesuwa wewnętrzny zespół nawijarki | Mniejsza odporność na uszkodzenia po upadku lub zużycie ślizgów |
| STI mechaniczne | Dźwignia hamulca i dodatkowa dźwignia zmiany | Rozbudowany układ krzywek, zapadek i sprężyn w korpusie klamkomanetki | Trudniejszy serwis i większa wrażliwość na zabrudzenia |
| Di2 | Przyciski elektroniczne | Czujnik, elektronika i komunikacja z przerzutką | Zależność od baterii, przewodów, oprogramowania i kompatybilności |
Rapidfire Plus może oferować funkcję **2-WAY RELEASE**, czyli zwalnianie linki przez pociągnięcie dźwigni palcem wskazującym albo naciśnięcie jej kciukiem. W wybranych modelach dostępny jest także mechanizm wielokrotnej zmiany przełożeń po przytrzymaniu dźwigni.
Revoshift działa podobnie pod względem indeksowania, lecz zamiast krótkiej dźwigni obracamy pierścień. To prosta i wygodna konstrukcja do rowerów miejskich oraz trekkingowych, ale po latach pracy może pojawić się wyczuwalny luz lub opór na całym obwodzie.
Mechaniczna klamkomanetka STI jest znacznie bardziej złożona. Dźwignia hamulca nie tylko uruchamia hamulec, ale w wybranych konstrukcjach uczestniczy także w zmianie przełożeń. Jeżeli taki mechanizm zaczyna się zacinać, zwykle lepiej wykonać diagnostykę bez rozbierania korpusu i sprawdzić zalecenia dla konkretnego modelu.
W Di2 nie ma klasycznego bębenka linki ani pancerza. Naciśnięcie przycisku wysyła sygnał do przerzutki, a silnik ustawia ją w odpowiednim miejscu. **Elektroniczna manetka może mieć podobny kształt, ale nie działa na zasadzie mechanicznego naciągania linki**.
Jak linka współpracuje z manetką podczas serwisu
Wymiana linki jest najczęstszą czynnością wykonywaną przy manetce. Shimano w wielu mechanicznych układach stosuje linkę o średnicy około **1,2 mm** oraz pancerz o średnicy około **4 mm**, jednak przed zakupem trzeba sprawdzić wymagania konkretnego modelu.
- Ustaw manetkę w pozycji, w której linka jest maksymalnie zwolniona. W tylnej przerzutce zwykle odpowiada to najmniejszej koronce.
- Otwórz pokrywę lub wyjmij zaślepkę przewidzianą przez producenta.
- Wysuń końcówkę linki z bębenka i prowadnicy. Nie ciągnij na siłę, jeśli linka jest postrzępiona.
- Włóż nową linkę tak, aby jej bębenek znalazł się dokładnie w gnieździe nawijarki.
- Sprawdź, czy linka leży w prowadnicy, a pancerz jest całkowicie osadzony w baryłkach.
- Po zamocowaniu linki usuń luz i wyreguluj indeksowanie przy przerzutce.
Najczęstszy błąd polega na włożeniu nowej linki przy złej pozycji manetki. Wtedy bębenek i wskaźnik nie odpowiadają sobie, a zakres regulacji szybko się kończy. Drugi problem to **niepełne osadzenie końcówek pancerza**, które po kilku zmianach biegów powoduje pozorną utratę regulacji.
Jeżeli wymieniasz także pancerz, jego końce powinny być równo ucięte i drożne. Wewnętrzna linka nie może mieć zadziorów, a pancerz nie powinien być załamany przy kierownicy. Smarowanie należy wykonywać zgodnie z instrukcją dla danego systemu, ponieważ nadmiar oleju może przyciągać kurz.
Co oznaczają typowe problemy z mechanizmem
Manetka klika, ale przerzutka nie reaguje
Najpierw sprawdzam, czy linka jest zamocowana przy przerzutce i czy nie pękła wewnątrz pancerza. Jeżeli bębenek się obraca, lecz linka pozostaje luźna, możliwe jest jej wysunięcie z gniazda albo zerwanie końcówki.
Gdy linka porusza się, a przerzutka nie zmienia przełożenia, przyczyny szukam w pancerzu, mocowaniu linki, krzywym haku lub samej przerzutce. **Nie każda awaria objawiająca się przy manetce pochodzi z manetki**.
Dźwignia przeskakuje lub nie utrzymuje pozycji
To częsty objaw zużytej zapadki, zanieczyszczonego mechanizmu albo uszkodzonej sprężyny. W prostych manetkach czasem pomaga czyszczenie i smar przeznaczony do mechanizmów precyzyjnych, ale nie należy zalewać wnętrza gęstym olejem.
Jeżeli zęby zapadki są zaokrąglone, czyszczenie nie przywróci trwałej sprawności. W takim przypadku wymiana całej manetki bywa rozsądniejsza niż poszukiwanie niedostępnych części wewnętrznych.
Zmiana działa tylko w jedną stronę
Najczęściej oznacza to problem z jedną z dźwigni, zapadką zwalniającą albo sprężyną powrotną. Warto też sprawdzić, czy linka nie jest zapieczona. Jeżeli manetka działa lekko bez podłączonej linki, a ciężko po jej zamontowaniu, winny jest zwykle pancerz lub przebieg przewodu.
Przeczytaj również: SRAM X1 1x11 - Czy to nadal dobry napęd MTB? Sprawdź!
Manetka działa ciężko
Opór może pochodzić z brudu, korozji, zbyt ciasnego prowadzenia pancerza lub niezgodnej linki. W praktyce serwisowej wymiana starego kompletu linka plus pancerz często daje większą poprawę niż samo czyszczenie manetki. **Lekki ruch dźwigni jest warunkiem precyzyjnej indeksacji**.
Kiedy czyścić, a kiedy wymienić manetkę
Czyszczenie ma sens, gdy mechanizm jest zabrudzony, ale zapadka nadal ma wyraźne zęby, sprężyny pracują, a dźwignie wracają na swoje miejsce. Pracę najlepiej zacząć od zewnętrznej kontroli, wymiany linki i pancerza oraz sprawdzenia ustawienia przerzutki.
Wymianę rozważyłbym przy pękniętym korpusie, wyrobionym mocowaniu, uszkodzonej zapadce albo stałym przeskakiwaniu mimo nowej linki i prawidłowej regulacji. Trzeba dobrać nie tylko liczbę przełożeń, lecz także **zgodność z konkretną przerzutką i standardem ciągu linki**.
Nie polecam rozbierania klamkomanetki STI bez dokumentacji serwisowej. W przypadku prostych manetek MTB można czasem wykonać podstawowe czyszczenie samodzielnie, ale jeśli sprężyna wyskoczy z mechanizmu, ponowne ustawienie jej położenia bywa trudniejsze niż zakup sprawnej części używanej lub nowej.
Shimano udostępnia instrukcje i schematy części według numeru modelu. To najlepszy punkt odniesienia, ponieważ nawet manetki wyglądające niemal identycznie mogą mieć inną liczbę przełożeń, inny ciąg linki albo odmienny sposób prowadzenia jej końcówki.
Najprostszy test przed zakupem nowej części
Zanim uznam manetkę za uszkodzoną, odłączam linkę od przerzutki i sprawdzam trzy rzeczy. Dźwignia powinna pracować wyraźnie, bębenek powinien zatrzymywać się w kolejnych pozycjach, a linka powinna przesuwać się w pancerzu bez szarpania.
- Jeśli manetka nie klika, problem prawdopodobnie znajduje się w jej mechanizmie.
- Jeśli klika, ale nie przesuwa linki, trzeba sprawdzić bębenek i gniazdo końcówki.
- Jeśli manetka działa bez linki, lecz ciężko z linką, zacznij od wymiany pancerza.
- Jeśli wszystko działa poprawnie, a biegi nadal nie wchodzą, sprawdź przerzutkę, hak i regulację.
Taki test zajmuje kilka minut i chroni przed kupieniem nowej manetki na chybił trafił. W wielu rowerach problemem nie jest zużyty mechanizm indeksujący, tylko **tani, skorodowany komplet linka i pancerz**, który stawia zbyt duży opór.
Od kliknięcia do płynnej zmiany biegu
Konstrukcja manetki Shimano opiera się na prostym założeniu: ruch dłoni ma zostać zamieniony w powtarzalne przesunięcie linki. Za ten proces odpowiadają przede wszystkim dźwignie, bębenek, zapadki, sprężyny i prowadnice, ale prawidłowy efekt zależy od całego układu napędowego.
Najbezpieczniejsza kolejność diagnozy to kontrola linki i pancerza, sprawdzenie pozycji bębenka, regulacja przerzutki, a dopiero na końcu ingerencja w sam mechanizm. Takie podejście zwykle oszczędza czas, pieniądze i nerwy, szczególnie przy starszych modelach, dla których części wewnętrzne nie są już łatwo dostępne.
